00:00:04
добрый день дорогие друзья вы смотрите00:00:06

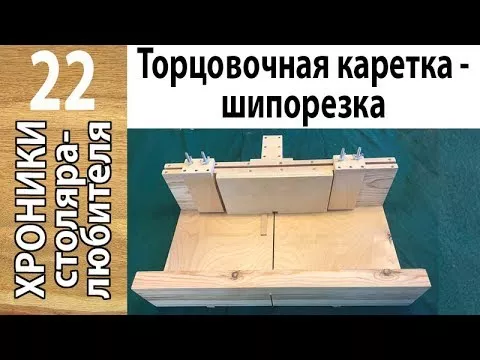

хроники столяра любителя и сегодня хочу00:00:09
рассказать о том как делал себе новую00:00:11
торцовочную каретку00:00:13
а заодно к ней сделал навесное00:00:15
дополнение00:00:16
позволяющий делать вот такой яичные00:00:19
соединение шип-паз также с помощью этой00:00:23
каретки можно делать и декоративные рей00:00:26
декоративные рейки но смысле00:00:28
декоративные решетки но об этом в другой00:00:30
раз значит задумал я изначально сделать00:00:33
полноформатный торцовочную каретку00:00:35
большую изготовил от под ней у основания00:00:39
заготовка досок из которых потом будут00:00:42
сделаны передние и задние планки вот и00:00:46
решил в передней планки сделать00:00:48
т-образный паз для того чтобы00:00:50
фиксировать потом боковые упоры то есть00:00:53
вот это вот мне нужно выбрать под00:00:55
головку болта м8 оголовку у него 1300:00:59
миллиметров шириной решил выбрать на00:01:02
циркулярной пиле чтобы с фрезером не00:01:05
связываться00:01:06
убрал нож расклинивающего пробовал00:01:09
выставить глубину пилы по вот этому00:01:12
глубиномер у но честно говоря мне не00:01:14
очень понравилась и все таки вот для00:01:16
меня лучший способ этот контрольный00:01:18
запер чик и штангенциркуль так00:01:21
получается наиболее точно ну не знаю как00:01:24
у кого в общем с глубиномера у меня не00:01:25
сложилось любовь ну и выбираю в бланке00:01:30
передней лишнее дерево таким вот00:01:37
последовательным перемещением00:01:39
параллельного упора00:01:42
получается вот такой паз нужного00:01:45
почистить стамеской о00:01:47
издержки видеосъемки верстак шатается00:01:51
как извините пожалуйста к пришло так00:01:54
ладно значит00:01:55
из фанерке из той же 12 фанеры из00:01:58
который делал основанию каретки такую00:02:01
накидную планку сверху не нужно сделать00:02:04
сначала на сухую00:02:06
намечаю места механических креплений упс00:02:10
так сверло застряла но бывают но против00:02:13
пассатижи не попрешь продолжаем разговор00:02:18
сажаю эту фанеру на клей и потом00:02:23
механически фиксируем и теперь00:02:27
собственно нужно завершить изготовления00:02:29
т-образного по за таким образом чтобы00:02:34
сделать пропил00:02:35
уже под сама потом болт под м8 вот так00:02:41
вот ну вот в общем то т-образный паз00:02:44
готов болт хорошо заходит и фиксируется00:02:48
продолжаем теперь собственно нужно00:02:50
сделать боковые упоры боковые упоры это00:02:52
два куска фанерке под углом 90 градусов00:02:59
клей и механическая фиксация в качестве00:03:02
базы используют планку торцовочной00:03:05
каретки потому что эти упоры на ней00:03:08
собственно жить и будут вот таким вот00:03:11
образом приблизительно теперь нужно00:03:14
сделать полозья которые будут ходить по00:03:17
пазам стола циркулярной пилы буковой00:03:20
ступенька отрезаю от нее нужное00:03:23
количество массива и из него еще добываю00:03:26
планочки чуть большего размера чем пазы00:03:29
в столе циркулярной пилы00:03:31
а уже точно в размер вывожу на рейсмусе00:03:35
и вот тут меня уже стали смутные00:03:38
сомнения терзать потому что в ступень00:03:40
это массив был стабилен00:03:42
а когда отцепил его повело горбом стал00:03:46
становиться вот эти планки сейчас00:03:48
попробую заклеить подложил шайбочки00:03:50
чтобы выступали пологи чуть выше00:03:52
поверхности стола это позволит намазать00:03:58
клей спокойно и приклеить саму платформу00:04:01
клей d300:04:05
наношу nude я посчитал что если я сейчас00:04:08
вот в этих фазах все заклею то у меня00:04:11
вот это вот потенциальная изгиб полазив00:04:14
уйдет ну сейчас попробуем как всегда с00:04:23
особым смаком намазываю клей пальцами00:04:27
так ставим платформу нагружаем ну и дал00:04:30
несколько часов просохнуть вот что у нас00:04:34
получилось все таки00:04:36
злую шутку сыграла природа ступени букв00:04:41
был в прямой а когда отрезал кусочек00:04:44
повело и вот заезжает каретка только00:04:46
наполовину но она мне нужно00:04:48
останавливаться я не собираюсь я решил00:04:51
что глубокую полноформатная каретка мне00:04:53
в общем-то для текущих целей не нужно00:04:56
поэтому просто напросто принял решение и00:04:59
о половине лаю00:05:00
и дальнейшую работу беру вот эту часть00:05:04
которая нормально ездит по направляющим00:05:08
но теперь поскольку это всего лишь00:05:11
приклеена нужно зафиксировать00:05:13
механически рассверлил за зинка vol 0400:05:19
на 16 самореза00:05:21
все это дело намертво закрепляют теперь00:05:24
нужно сделать прикрепить планки заднюю и00:05:28
переднюю ну задние относительно меня для00:05:32
вас она передняя в общем это та планка00:05:34
которая несёт чисто механическую функцию00:05:37
держит в жестко всю конструкцию00:05:41
поэтому я ее сажаю на клей вот она00:05:43
подготовился к приклеиванию и потом00:05:46
после того как под нагрузкой она00:05:48
высохнет00:05:49
соответственно креплю саморезами здесь00:05:52
все понятно здесь не надо особо00:05:54
прицеливаться и большая точность не00:05:56
нужно потому что это чисто механическое00:05:58
функцию00:05:59
long а теперь в каретке делаю первый00:06:02
пропил не до конца00:06:04
для чего для того чтобы переднюю в00:06:07
планку расположить точно перпендикулярно00:06:11
этому пропил у но тут тоже классическая00:06:15
схема один саморез00:06:18
углу наживляется00:06:22
затем подготавливаем все к приклеивание00:06:29
все сажается на клей этот саморез00:06:34
который был наживлять закручивается и00:06:38
планка относительно него гуляет00:06:40
туда-сюда а вот теперь при помощи00:06:42
угольников выставляем ее точно00:06:44
перпендикулярно линии реза ну и по00:06:47
вертикали вторым угольником я тоже всё00:06:49
контролирую зажимаю и вот она на одном00:06:53
пока саморезе и наклею сохнет после того00:06:58
как она просыхает убеждаемся что во всех00:07:03
плоскостях она параллельно и00:07:05
перпендикулярно ну и потом00:07:07
соответственно снизу там саморезами я00:07:09
все это закрепляю а это я сейчас еще00:07:12
решил из фанеры тоже кусочки напилил00:07:15
сделать за и зной карман для пильного00:07:18
диска который будет выезжать за пределы00:07:21
в торцовочной каретки ну просто элемент00:07:23
безопасности такое определенной сделать00:07:28
и вот он встает вот сюда вот на переднюю00:07:32
планку торцовочной каретки все в общем00:07:38
то сама торцовочной каретка классическое00:07:40
просто небольшой глубины она готова она00:07:43
ездит осталось теперь сделать к ней00:07:45
кое-какое дополнение для того чтобы00:07:48
можно было нарезать швы и делать ящичные00:07:51
соединение а но это вот я сейчас поднял00:07:54
пильный диск и просто вот первый пропил00:07:57
все и вот диск выходят не в руку в00:08:01
карман безопасности туда все00:08:05
замечательно продолжаем разговор00:08:10
так вот у меня от предыдущих проектов00:08:13
осталось планочка из бука сечением 16 на00:08:16
5 миллиметров и и я буду использовать00:08:18
причем оба кусочка вот склеены вдвойне00:08:22
фанера00:08:23
планка в ней под язычок делаю такой00:08:28
выпил и для того чтобы зафиксировать00:08:31
скотч чтобы клей не прилипал сажаю00:08:34
сначала на клей потом механически буду00:08:37
фиксировать00:08:38
это все понятно назовем эту деталь00:08:41
подвижная планка с язычком вот00:08:45
механические фиксирую и в общем00:08:47
подвижная планка готовы она по высоте у00:08:49
меня такая же как передняя планка а это00:08:53
15 сантиметров у меня высота вот они00:08:55
боковые упоры все готовы к тому чтобы00:09:01
нарезать шипы все все да не все для00:09:04
нахождения точной позиции боковых упоров00:09:07
нужно из 2 кусочка буквой вот этой00:09:10
планочки 16 на 5 миллиметров сделать00:09:13
калибр понятно что один ее размер 1600:09:17
миллиметров равен ширине язычка а второй00:09:20
размер мне нужен ширина язычка за00:09:23
минусом ширины пропила вот этого00:09:27
конкретного пильного диска00:09:28
поэтому в качестве базы использую но там00:09:31
какой-то ненужную сосновую детальку и00:09:33
этот калибр00:09:36
вот сверху он будет 16 миллиметров а00:09:39
снизу 16 миллиметров минус толщина диска00:09:42
минус толщина пропила00:09:44
это вот необходимо будет сейчас для00:09:47
настройки боковых упоров вот готово итак00:09:53
а значит берем нашу подвижную панель00:09:58
выставляемые так чтобы язычок находился00:10:02
на своем собственном расстоянии 1600:10:04
миллиметров от пильного диска и в этой00:10:09
позиции прижимаем к ней вот тот боковой00:10:12
упор вот прижимаем и фиксируем это его00:10:15
положение все00:10:18
а чтобы найти положение 2 бокового упора00:10:23
мы используем наш калибр но уже ту часть00:10:27
где смену саванна толщина диска и вот00:10:33
таким образом находим позицию второго00:10:36
бокового упора всё фиксируем и вот у нас00:10:42
получилось расстояние внутри которого00:10:44
гуляет подвижная панель00:10:46
туда-сюда все можно приступать к00:10:49
изготовлению ящичка воссоединения ну00:10:53
взял две фанерке толщиной 10 миллиметров00:10:55
соответственно пильный диск выступает00:10:58
над поверхностью торцовочной каретки на00:11:00
эти самые 10 миллиметров ну запускаем00:11:04
давайте пробовать00:11:06
лишь в одном крайнем положении делаем00:11:09
первый пропил00:11:11
[музыка]00:11:13
передвигаем во второе крайне положение00:11:16
делаем пропил все что в середине00:11:22
постепенно убираем перекидываем на00:11:30
язычок и так продолжаем по всей длине00:11:34
заготовки какой бы она ни была00:11:36
и как бы на серединке ли как она не00:11:39
кончился когда закончилась первая00:11:40
заготовка переворачиваем подставляем00:11:45
вторую заготовку вторую боковинку нашего00:11:50
предполагаемого ящика00:11:51
и точно таким же образом перемещая00:11:55
подвижную панель делаем вторую деталь00:12:01
вот так происходит нарезка шипов ну все00:12:08
вот собственно задачи поставлены было00:12:11
вот она выполнена00:12:12
шипы нарезанная вполне можно00:12:14
использовать это как же порезку а также00:12:17
в будущих видео покажу как это00:12:19
приспособление можно использовать для00:12:21
изготовления декоративной решетки00:12:23
а на сегодня у меня пока все спасибо за00:12:27
вниманиеОписание:
Технология изготовления торцовочной каретки и дополнений для изготовления ящичного соединения. !!! ДОБРО ПОЖАЛОВАТЬ ко мне в телеграм-канал https://t.me/HSL_MikhailDemin !!! Также с ее помощью можно делать декоративные решетки. Инструмент: циркулярная пила Makita 2704. Все мои видео можно посмотреть здесь: https://www.youtube.com/channel/UC5eTFo5xMyqK5W3eTqU2_ZA/videos
Медиафайл доступен в форматах
* — Если видео проигрывается в новой вкладке, перейдите в неё, а затем кликните по видео правой кнопкой мыши и выберите пункт "Сохранить видео как..."
** — Ссылка предназначенная для онлайн воспроизведения в специализированных плеерах
Вопросы о скачивании видео
Как можно скачать видео "Торцовочная каретка — шипорезка для ящичного соединения"?
Сайт http://univideos.ru/ — лучший способ скачать видео или отдельно аудиодорожку, если хочется обойтись без установки программ и расширений.
Расширение UDL Helper — удобная кнопка, которая органично встраивается на сайты YouTube, Instagram и OK.ru для быстрого скачивания контента.
Программа UDL Client (для Windows) — самое мощное решение, поддерживающее более 900 сайтов, социальных сетей и видеохостингов, а также любое качество видео, которое доступно в источнике.
UDL Lite — представляет собой удобный доступ к сайту с мобильного устройства. С его помощью вы можете легко скачивать видео прямо на смартфон.
Какой формат видео "Торцовочная каретка — шипорезка для ящичного соединения" выбрать?
Наилучшее качество имеют форматы FullHD (1080p), 2K (1440p), 4K (2160p) и 8K (4320p). Чем больше разрешение вашего экрана, тем выше должно быть качество видео. Однако следует учесть и другие факторы: скорость скачивания, количество свободного места, а также производительность устройства при воспроизведении.
Почему компьютер зависает при загрузке видео "Торцовочная каретка — шипорезка для ящичного соединения"?
Полностью зависать браузер/компьютер не должен! Если это произошло, просьба сообщить об этом, указав ссылку на видео. Иногда видео нельзя скачать напрямую в подходящем формате, поэтому мы добавили возможность конвертации файла в нужный формат. В отдельных случаях этот процесс может активно использовать ресурсы компьютера.
Как скачать видео "Торцовочная каретка — шипорезка для ящичного соединения" на телефон?
Вы можете скачать видео на свой смартфон с помощью сайта или pwa-приложения UDL Lite. Также есть возможность отправить ссылку на скачивание через QR-код с помощью расширения UDL Helper.
Как скачать аудиодорожку (музыку) в MP3 "Торцовочная каретка — шипорезка для ящичного соединения"?
Самый удобный способ — воспользоваться программой UDL Client, которая поддерживает конвертацию видео в формат MP3. В некоторых случаях MP3 можно скачать и через расширение UDL Helper.
Как сохранить кадр из видео "Торцовочная каретка — шипорезка для ящичного соединения"?
Эта функция доступна в расширении UDL Helper. Убедитесь, что в настройках отмечен пункт «Отображать кнопку сохранения скриншота из видео». В правом нижнем углу плеера левее иконки «Настройки» должна появиться иконка камеры, по нажатию на которую текущий кадр из видео будет сохранён на ваш компьютер в формате JPEG.
Как воспроизвести и скачать потоковое видео?
- в форматах видео наведите курсор мыши на "Потоковое видео**";
- правым кликом выберите "Копировать ссылку";
- откройте VLC-плеер;
- в меню выберите Медиа - Открыть URL - Сеть;
- в поле ввода вставьте скопированную ссылку;
- нажмите "Воспроизвести".
- скопируйте адрес видео (URL);
- в пункте “Медиа” проигрывателя VLC выберите “Открыть URL…” и вставьте ссылку на видео в поле ввода;
- нажмите на стрелочку на кнопке “Воспроизвести” и в списке выберите пункт “Конвертировать”;
- в строке “Профиль” выберите “Video - H.264 + MP3 (MP4)”;
- нажмите кнопку “Обзор”, чтобы выбрать папку для сохранения конвертированного видео и нажмите кнопку “Начать”;
- скорость конвертации зависит от разрешения и продолжительности видео.
Для этого понадобится VLC-плеер, скачать его можно бесплатно с официального сайта https://www.videolan.org/vlc/
Как воспроизвести потоковое видео через VLC-плеер:
Для скачивания потокового видео через VLC-плеер необходимо его конвертировать:
Внимание: данный способ скачивания больше не работает с большинством видеороликов с YouTube.
Сколько это всё стоит?
Нисколько. Наши сервисы абсолютно бесплатны для всех пользователей. Здесь нет PRO подписок, нет ограничений на количество или максимальную длину скачиваемого видео.
