00:00:00

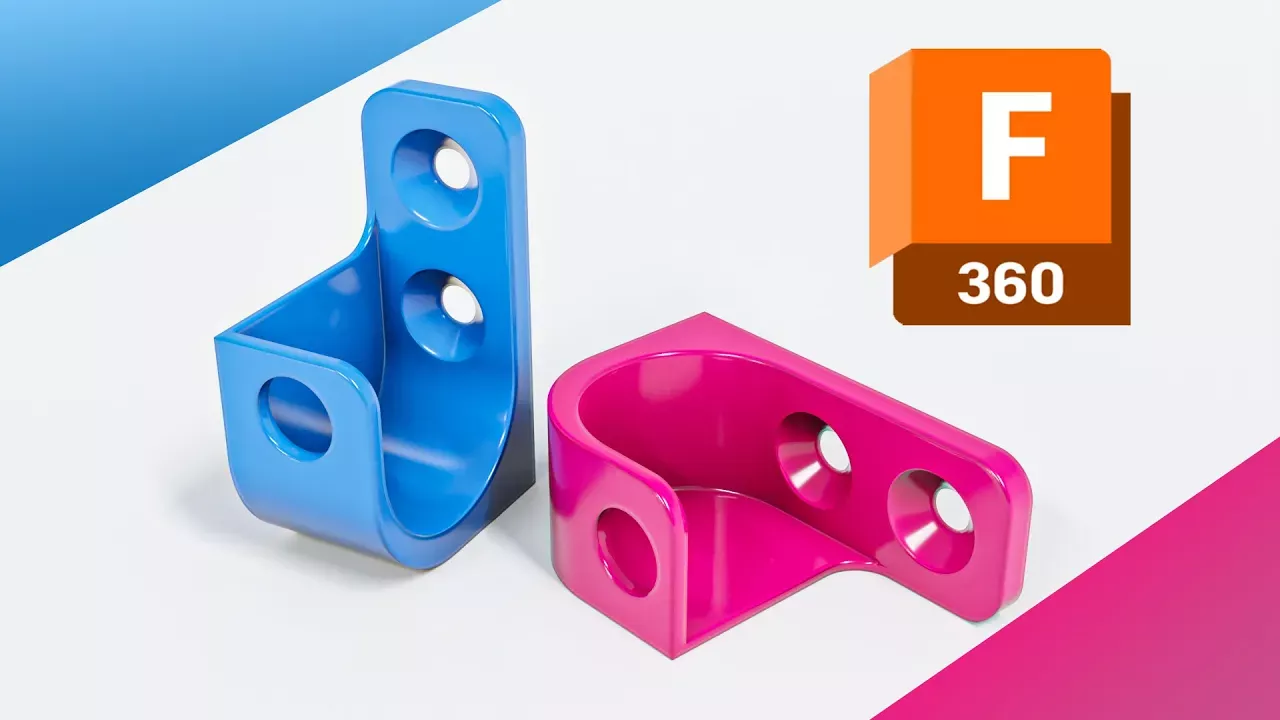

давайте рассмотрим Как при помощи Fusion00:00:01
360 сделать простой настенный держатель00:00:04
для чего-то не очень большого Ну и при00:00:05
наличии 3D принтера можно получить не00:00:07
только теоретические знания по фьюжен а00:00:09
также напечатать этот держатель и00:00:11
использовать его для каких-то там своих00:00:13
целей в качестве подопытного для00:00:14
размещения на стене будет Вот такая00:00:16
отвёртка Xiaomi вот в таком кейсе само00:00:18
собой моделируем Мы не на глаз и если мы00:00:20
хотим чтобы наша будущая 3D модель00:00:22
стыковать с реальностью мы начнём не с00:00:24
моделирования а со снятия нужных00:00:26
размеров конкретно вот этих двух длина00:00:28
кейса не важна поскольку жаль будет00:00:30
раздельным теперь делаем болванку кейса00:00:32
и Вокруг этой болванки создаём наш00:00:34
держатель идём в меню Create нажимаем00:00:36
Create Sketch Выбираем одну из00:00:38
плоскостей нажимаем английскую букву C00:00:40
чтобы выбрать инструмент создания кругов00:00:43
создаём Первый круг диаметром 25 мм00:00:46
подводим мышку к центру и начинаем её00:00:48
опускать вниз и видим что создаётся00:00:50
такая некая виртуальная направляющая00:00:51
которая позволит нам создать второй круг00:00:54
ровно под Нижним ни левее ни правее я00:00:57
нажимаю английскую букву R чтобы перейти00:00:59
в режим создание прямоугольников и00:01:01
подвожу мышку к центру окружности чтобы00:01:03
опять появилась виртуальная направляющая00:01:05
потом подвожу мышку к самой окружности и00:01:07
при этом курсор мышки как бы прилипает к00:01:09
окружности и я точно знаю что я первую00:01:11
точку прямоугольника поставлю там где00:01:13
надо снизу я делаю всё то же самое00:01:15
только конечную точку прямоугольника00:01:17
ставлю с противоположной стороны Теперь00:01:19
нужно поправить высоту Потому что тут00:01:21
явно не 75 мм Для этого нам понадобится00:01:24
инструмент который задаёт размеры под00:01:25
названием dimension он активируется00:01:27
нажатием английской буквы D Теперь нужно00:01:29
выделить вот эту линию и задать ей00:01:31
размер 75 -25 думаю почему 75 -25 - Это00:01:35
и так понятно Я просто хочу показать00:01:37
этим примером что Fusion помимо прочего00:01:39
умеет делать математические операции00:01:41
прямо в поле ввода значения и вот таким00:01:43
образом мы получили 50 мм которые тут и00:01:46
должны быть э то есть теперь общая00:01:48
высота стала 75 мм завершаем00:01:51
редактирование скетча и выделяем зажатым00:01:53
шрифтом все части которые должны00:01:54
превратиться в геометрию потом нажимаем00:01:56
английскую букву и которая выглядит как00:01:58
русское е и и допустим на 40 мм00:02:01
выдавливаем нашу болванку уже вокруг00:02:03
которой мы будем создавать наш держатель00:02:05
лирическое отступление на самом деле во00:02:07
Fus есть более простой способ сделать00:02:09
подобный чертёж при помощи инструмента00:02:11
overall Slot в меню Create ищем пункт00:02:13
Слот далее выбираем overall Slot чертим00:02:16
линию указываем длину 75 мм немного00:02:19
отводим мышку в сторону и указываем00:02:21
размер 25 мм всё получилось тоже самое00:02:24
только быстрее и что-то я подумал что00:02:26
это какой-то слишком быстрый способ А я00:02:28
вроде как тут своим опытом и решил00:02:31
сделать так как сделал чтобы показать00:02:33
больше базовых возможностей фьюжен Ну в00:02:35
общем я художник я так вижу но не00:02:38
упомянуть про Этот способ было бы тоже00:02:40
неправильно Так что знаете что такой00:02:42
путь создания слотов также есть во00:02:44
Fusion опять переходим в вид сбоку и00:02:46
сразу нажимаем английскую букву о00:02:48
которая активирует инструмент под00:02:49
названием offset что в прямом переводе00:02:51
обозначает отступ выделяем нужную грань00:02:53
от которой мы хотим отступить указываем00:02:55
величину отступа 1 мм и жмём ок и00:02:57
возможно у вас закрась вопрос а зачем я00:03:00
делал эту болванку если офсет можно было00:03:02
сделать на вот этом этапе вот этой линии00:03:05
ещё минуту назад Суть в том что чаще у00:03:07
вас будут более сложные объекты вокруг00:03:09
которых вы будете создавать геометрию и00:03:12
имея аналог реального объекта на00:03:14
виртуальном холсте вам будет гораздо00:03:15
проще Не косячить с какими-нибудь00:03:17
размерами той модели Что вы делаете Так00:03:19
что если у вас есть возможность создать00:03:21
объект вокруг которого вы так сказать00:03:23
пляшите лучше потратьте на это время и00:03:25
Сделайте его потому что вы не хотите00:03:27
найти косяки уже после того момента как00:03:29
напечатали большую модель это вам совет00:03:32
из моего личного опыта Теперь нужно00:03:34
активировать инструмент создания линий00:03:36
то есть нажать английскую букву L и00:03:38
создать пять Вот таких линий нажимаем00:03:41
английскую букву D то есть активируем00:03:42
иструмент dimension и задаём необходимые00:03:44
размеры тут 400:03:48
мм тут 2 мм далее важный момент нажимая00:03:52
правой кнопкой мыши Я открываю меню где00:03:55
меняю вот эту опцию на вот эту это00:03:57
необходимо сделать чтобы можно было00:03:59
задать расстояние между самой00:04:01
окружностью И вот этой линией Если бы я00:04:03
этого не сделал то я бы начал задавать00:04:05
размер между центром окружности и всё00:04:07
той же линией и не забывайте об этой00:04:09
функции она будет достаточно часто00:04:14
пригождается00:04:17
30 мм завершаем редактирование нашего00:04:20
скетча выделяем ту часть которую нужно00:04:22
превратить в геометрию всё также жмём00:04:24
английскую и чтобы активировать режим00:04:26
выдавливания геометрии и выдавливаем00:04:28
этот чертёж на 2000:04:30
мм Объект который имитирует кейс для00:04:33
отвёртки можно скрыть нажав на нём00:04:34
правой кнопкой мыши и выбрав00:04:36
соответствующий пункт Меню думаю для00:04:38
красоты при помощи инструмента Т надо00:04:40
скруглить вот этот угол на 15 мм теперь00:04:42
надо создать отверстие через которое00:04:44
держатель будет прикручивать к стене00:04:46
первое отверстие Я хочу сделать по00:04:47
центру вот этой плоскости для этого я00:04:49
вначале перехожу на вот такой вид потом00:04:51
нажимаю английскую букву C чтобы выбрать00:04:53
инструмент создания кругов Жму на00:04:55
плоскость где автоматически создаётся00:04:57
скетч и теперь мне нужно активировать00:05:00
две виртуальные направляющие за раз00:05:01
которые помогут найти центр чтобы00:05:03
сообщить фьюжен что мне нужны00:05:04
виртуальные направляющие от середины вот00:05:06
этих двух линии я подвожу мышку вначале00:05:09
к одной середине00:05:13
линии потом к другой И после этого00:05:16
Fusion начинает показывать мне две00:05:18
виртуальные направляющие при помощи00:05:20
которых можно легко выбрать центр00:05:22
плоскости Ну и создаём сам Круг который00:05:24
должен быть диаметром 5 мм завершаем00:05:26
редактирование этого скетча второе00:05:28
отверстие хочу сделать по центру вот00:05:30
этого прямоугольника если смотреть с00:05:32
этой точки зрения но по факту данная00:05:34
плоскость имеет вот такой размер то есть00:05:36
виртуальными направляющими Тут не00:05:37
получится найти то место где я хочу00:05:39
разместить отверстие поскольку центр00:05:41
плоскости и то место где должен быть00:05:43
Круг не одно и то же место поэтому я00:05:45
начну с того что размет на этой00:05:47
плоскости тот прямоугольник по центру00:05:48
которого надо разместить круг для этого00:05:50
понадобится инструмент Project который00:05:53
выбирается английской буквой П этот00:05:55
инструмент необходим Когда нужно00:05:56
перенести линии с геометрии или других00:05:59
скетчей на активный скетч вначале нужно00:06:01
нажать на ту плоскость на которой я буду00:06:03
создавать будущее отверстие Что также00:06:06
автоматически создаст на ней скетч потом00:06:08
нужно выбрать вот эту грань чтобы она00:06:10
перенеслась на плоскость и вот таким00:06:13
незамысловатый образом я создал00:06:14
прямоугольник в центре которого нужно00:06:17
начертить будущий Круг чтобы попасть в00:06:19
центр этого прямоугольника нужно создать00:06:21
вспомогательную линию то есть мы00:06:22
нажимаем английскую букву чтобы выбрать00:06:25
инструмент рисования линий потом00:06:27
нажимаем на вот эту пиктограмму подводим00:06:29
мышку к центру вот этой линии так чтобы00:06:32
курсор00:06:34
примагнитить линию до той линии которую00:06:37
мы только что создали при помощи00:06:38
проджекта теперь жмём английскую букву00:06:41
си чтобы начать рисовать круги Выключаем00:06:43
вспомогательные теп линии чтобы00:06:44
продолжить рисовать обычные круги00:06:46
подводим мышку к центру линии и создаём00:06:48
Круг диаметром 5 мм вкратце про00:06:50
вспомогательные линии чем они отличаются00:06:52
от обычных помимо того что визуально они00:06:54
выглядят по-другому В глобальном смысле00:06:56
отличие на самом деле одно они не00:06:59
участвует в разделении частей чертежа то00:07:01
есть данный Круг Мы сейчас выделяем00:07:04
единой частью хоть тут и проходит та00:07:06
самая вспомогательной линии если бы00:07:08
линия была обычная то выделялась бы00:07:10
только одна часть и чтобы выделить00:07:13
вторую часть нужно было бы с зажатым00:07:14
шифтом дважды нажать на обе половинки00:07:17
Круга в данном случае это ничего00:07:18
страшного Это не сильно усложняет жизнь00:07:21
но когда чертёж будет сложнее и если на00:07:23
нём будут только обычные линии в тех00:07:25
местах где по хорошему счёту должны были00:07:26
быть вспомогательные можно фиге и долго00:07:29
выделять то что нужно чтобы потом00:07:31
допустим выдавить из этого геометрию А00:07:33
ещё можно и что-то случайно не заметить00:07:36
и не выделить и понять это уже потом и00:07:38
возвращаться переделывать это место в00:07:41
общем вспомогательные линии - это важная00:07:43
штука и вы сами поймёте Когда и где они00:07:45
нужны чтобы быстро переключаться между00:07:47
созданием обычных и вспомогательных00:07:49
линий надо нажимать X на клавиатуре или00:07:51
найти на панели справа вот такую00:07:53
пиктограмму и неважно какой инструмент00:07:55
черчения сейчас выбран будь то рисование00:07:57
кругов линий или прямоугольников Все00:07:59
инструменты умеют переходить в режим00:08:00
рисования вспомогательными линиями также00:08:03
нажатие на X меняет тип уже существующей00:08:06
линии следующий этап - это создание00:08:08
полноценных отверстий из кругов на00:08:10
чертежах Выходим из редактирования00:08:11
скетча выделяем Нижний Круг и теперь при00:08:13
помощи extr мы будем не создавать00:08:15
геометрию а вырезать из уже существующий00:08:18
наш круг причём будем вырезать сразу два00:08:20
отверстия вот таким образом Но если00:08:22
вдруг мы бы хотели создать новую часть00:08:24
геометрии а не вырезать из существующей00:08:27
то вот тут есть пункт Operation кат00:08:29
нужно поменять на Join и тогда бы00:08:31
создалась геометрия но нам это не нужно00:08:33
это просто демонстрация функционала про00:08:35
которую нужно обязательно знать точно00:08:37
также вырезаем отверстие в верхней части00:08:39
теперь этим отверстием нужно снять фаску00:08:41
поскольку подразумевается что крепление00:08:43
будет держаться при помощи саморезов00:08:45
выделяем зажатым шифтом вот эти грани00:08:47
отверстий и в меню модиф выбираем пункт00:08:49
мфр который как раз создаст фаски поле00:08:51
ввода размера указываем размер 3,5 мм00:08:55
теперь надо увеличить Вот это отверстие00:08:57
до 10 мм чтобы в него без проблем прошла00:08:59
шляпка самореза для этого нужно нажать00:09:01
на клавиатуре букву Q которая активирует00:09:03
функцию Press and Pool выделить00:09:05
внутреннюю грань вот этого отверстия и00:09:07
задать размер -2,5 мм что по факту даст00:09:10
общий диаметр отверстия 10 мм Теперь00:09:13
нужно закрыть боковую часть чтобы у00:09:15
отвёртки не было возможности выпасть в00:09:16
одну из сторон для создания боковой00:09:18
стенки нужно нажать английскую L выбрать00:09:21
нужную плоскость и от вот этого угла00:09:22
провести линию влево завершаем скетч и00:09:25
при помощи всё того же экстру создаём00:09:27
стенку толщиной 1 мм минус нужен чтобы00:09:31
выдавливание происходило в нужную00:09:32
сторону и в конце наведём немного00:09:35
условной красоты скруглить вот эти углы00:09:37
нажмём английскую F по очереди выделяем00:09:40
нужные углы и задаём радиус скругления 500:09:42
мм сейчас можно опять включить болванку00:09:44
имитирующую кейс чтобы убедиться что она00:09:46
не пересекается с моделью держателя тут00:09:49
само собой легко найти пересечение00:09:51
моделей на глаз потому что вот оно но00:09:53
как я и говорил ранее часто объекты00:09:55
вокруг которых вы что-то создаёте будут00:09:57
сложнее чем этот и не всегда получится00:09:59
быстро на глаз Найти пересечение если00:10:01
оно есть для нахождения пересечения00:10:03
объектов есть специальная функция00:10:05
называемая interference выбирается она в00:10:07
меню инспект далее нужно выделить00:10:09
объекты которые Вы хотите проверить на00:10:10
пересечение и нажать на вот эту00:10:12
пиктограмму и сразу становится видно где00:10:14
есть пересечение в данном случае оно не00:10:16
играет никакой роли поскольку держатель00:10:18
раздельный и всё зависит от того как вы00:10:20
его прикрути Так что не ленитесь делать00:10:22
болванки и в конце проверять их на00:10:23
пересечение с созданным объектом и под00:10:25
занавес данного видео нужно сделать00:10:27
зеркальное отражение держателя для для00:10:29
этого понадобится выбрать инструмент00:10:30
Mirror нажать на держатель потом выбрать00:10:33
плоскость относительно которой мы будем00:10:34
делать зеркальную копию и важно не00:10:37
забыть переключить режим operations Joy00:10:39
на New Body чтобы этот объект не00:10:41
объединился в один потом нажмём на00:10:43
клавиатуре английскую букву M чтобы00:10:45
активировать инструмент перемещения00:10:47
объектов и немного00:10:50
подвинется и куда-нибудь прикрутить эти00:10:52
держатели по такому принципу можно00:10:54
сделать держатель для чего угодно просто00:10:56
нужно немного изменить размеры под свои00:10:58
нужды у меня к примеру есть держатели00:11:00
сделанные подобным образом для ножей и00:11:02
для другой отвёртки Так что00:11:03
масштабируется печатайте и развешивает00:11:05
по вертикальным поверхностям всё Что вам00:11:07
угодноОписание:
❗️ ❗️ ❗️ На данный момент для установки Autodesk Fusion из России необходимо воспользоваться каким либо VPN🌍. Если у вас не получается разобраться с установкой, на boosty есть видео, где я показываю, что нужно сделать чтобы установить Fusion через VPN: https://boosty.to/internal_engineer/posts/6b42805e-de63-4a4b-a4d1-d02289bbb98c ❗️ ❗️ ❗️ От идеи до 3D модели на примере настенного держателя для отвёрток Xiaomi Если хотите отблагодарить меня донатом за моё творчество: boosty: https://boosty.to/internal_engineer/donate donationalerts(СБП): https://www.donationalerts.com/r/internal_engineer Telegram канал: https://t.me/internal_engineer Почта для связи: internalengineer@bk.ru Файлы проекта: https://www.thingiverse.com/thing:6386647 00:00 - Вступление 00:18 - Подготовка к моделированию 00:35 - Создание болванки кейса 02:05 - Альтернативное создание чертежа кейса 02:44 - Начинаем делать чертёж держателя 02:57 - Почему нужно создавать болванки реальных объектов 03:33 - Продолжаем делать держатель 04:42 - Создаём чертежи отверстий 06:49 - Что такое вспомогательные линии (construct line) 08:07 - Вырезаем отверстия 09:13 - Создание боковых стенок 09:34 - Наводим красоту 09:43 - Проверка пересечений объектов 10:25 - Создание второй части держателя 10:50 - Послесловие Пошаговый урок по 3D моделированию в Fusion 360 Изучаем Fusion 360: пошаговое создание 3D модели для печати
Медиафайл доступен в форматах
* — Если видео проигрывается в новой вкладке, перейдите в неё, а затем кликните по видео правой кнопкой мыши и выберите пункт "Сохранить видео как..."
** — Ссылка предназначенная для онлайн воспроизведения в специализированных плеерах
Вопросы о скачивании видео
Как можно скачать видео "Пошаговое создание 3D модели для печати | Урок Autodesk Fusion"?
Сайт http://univideos.ru/ — лучший способ скачать видео или отдельно аудиодорожку, если хочется обойтись без установки программ и расширений.
Расширение UDL Helper — удобная кнопка, которая органично встраивается на сайты YouTube, Instagram и OK.ru для быстрого скачивания контента.
Программа UDL Client (для Windows) — самое мощное решение, поддерживающее более 900 сайтов, социальных сетей и видеохостингов, а также любое качество видео, которое доступно в источнике.
UDL Lite — представляет собой удобный доступ к сайту с мобильного устройства. С его помощью вы можете легко скачивать видео прямо на смартфон.
Какой формат видео "Пошаговое создание 3D модели для печати | Урок Autodesk Fusion" выбрать?
Наилучшее качество имеют форматы FullHD (1080p), 2K (1440p), 4K (2160p) и 8K (4320p). Чем больше разрешение вашего экрана, тем выше должно быть качество видео. Однако следует учесть и другие факторы: скорость скачивания, количество свободного места, а также производительность устройства при воспроизведении.
Почему компьютер зависает при загрузке видео "Пошаговое создание 3D модели для печати | Урок Autodesk Fusion"?
Полностью зависать браузер/компьютер не должен! Если это произошло, просьба сообщить об этом, указав ссылку на видео. Иногда видео нельзя скачать напрямую в подходящем формате, поэтому мы добавили возможность конвертации файла в нужный формат. В отдельных случаях этот процесс может активно использовать ресурсы компьютера.
Как скачать видео "Пошаговое создание 3D модели для печати | Урок Autodesk Fusion" на телефон?
Вы можете скачать видео на свой смартфон с помощью сайта или pwa-приложения UDL Lite. Также есть возможность отправить ссылку на скачивание через QR-код с помощью расширения UDL Helper.
Как скачать аудиодорожку (музыку) в MP3 "Пошаговое создание 3D модели для печати | Урок Autodesk Fusion"?
Самый удобный способ — воспользоваться программой UDL Client, которая поддерживает конвертацию видео в формат MP3. В некоторых случаях MP3 можно скачать и через расширение UDL Helper.
Как сохранить кадр из видео "Пошаговое создание 3D модели для печати | Урок Autodesk Fusion"?
Эта функция доступна в расширении UDL Helper. Убедитесь, что в настройках отмечен пункт «Отображать кнопку сохранения скриншота из видео». В правом нижнем углу плеера левее иконки «Настройки» должна появиться иконка камеры, по нажатию на которую текущий кадр из видео будет сохранён на ваш компьютер в формате JPEG.
Как воспроизвести и скачать потоковое видео?
- в форматах видео наведите курсор мыши на "Потоковое видео**";
- правым кликом выберите "Копировать ссылку";
- откройте VLC-плеер;
- в меню выберите Медиа - Открыть URL - Сеть;
- в поле ввода вставьте скопированную ссылку;
- нажмите "Воспроизвести".
- скопируйте адрес видео (URL);
- в пункте “Медиа” проигрывателя VLC выберите “Открыть URL…” и вставьте ссылку на видео в поле ввода;
- нажмите на стрелочку на кнопке “Воспроизвести” и в списке выберите пункт “Конвертировать”;
- в строке “Профиль” выберите “Video - H.264 + MP3 (MP4)”;
- нажмите кнопку “Обзор”, чтобы выбрать папку для сохранения конвертированного видео и нажмите кнопку “Начать”;
- скорость конвертации зависит от разрешения и продолжительности видео.
Для этого понадобится VLC-плеер, скачать его можно бесплатно с официального сайта https://www.videolan.org/vlc/
Как воспроизвести потоковое видео через VLC-плеер:
Для скачивания потокового видео через VLC-плеер необходимо его конвертировать:
Внимание: данный способ скачивания больше не работает с большинством видеороликов с YouTube.
Сколько это всё стоит?
Нисколько. Наши сервисы абсолютно бесплатны для всех пользователей. Здесь нет PRO подписок, нет ограничений на количество или максимальную длину скачиваемого видео.
